Описание

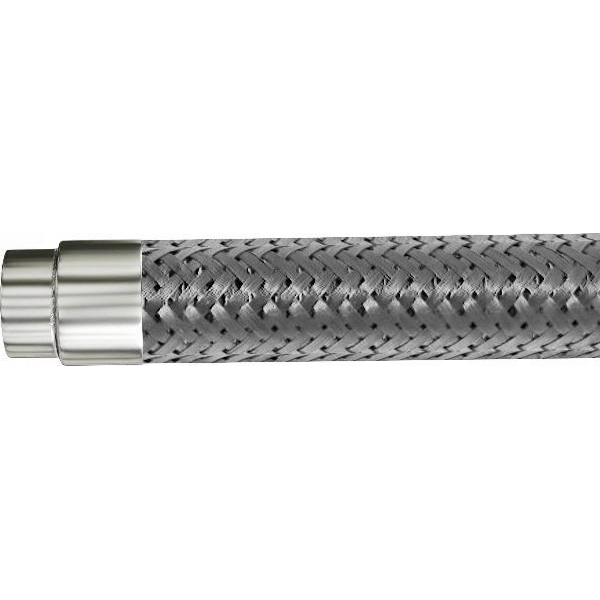

Металлорукава серии 8Д4.498.469 представляют собой герметичные рукава, изготовленные с использованием аргонодуговой сварки. Эти изделия оснащены концевыми фитингами, предназначенными для приварки, что обеспечивает надежное соединение. Гофрированная часть рукавов выполнена в виде спирали, что придает им дополнительную гибкость и прочность.
Внутренний диаметр проходных оболочек варьируется от 6 до 32 мм, что позволяет использовать их в различных системах. Толщина стенки материала составляет от 0,2 до 0,3 мм, что обеспечивает необходимую прочность при эксплуатации. Основой конструкции служит стандартная труба, которая формируется с помощью профильных колец, создавая гофрированную структуру по спиральной линии. Для увеличения прочности в углубления гофры может быть добавлена спираль из высокопрочной нержавеющей проволоки.
Технические характеристики металлорукавов серии 8Д4.498.469 делают их идеальными для работы в условиях повышенного давления и температуры. Эти рукава могут использоваться в диапазоне температур от -40°C до +120°C, что расширяет их сферу применения.
Металлорукава данной серии находят широкое применение в различных отраслях, включая химическую промышленность, нефтегазовый сектор, а также в системах охлаждения и отопления. Их используют для транспортировки газов и жидкостей, требующих надежного и герметичного соединения. Благодаря своей конструкции и использованию высококачественных материалов, металлорукава 8Д4.498.469 обеспечивают долговечность и устойчивость к агрессивным химическим средам, что делает их незаменимыми в ответственных промышленных приложениях.
Металлорукава 8Д4.498.469, вариации
Обознач-е |
Давление, МПа (кгс/см2) |
Размеры, мм |
Масса, кг |
Мин. радиус изгиба, мм | |||||||
Dy |
d |
d1 |
d2 |
l |
l1 |
D |
Гибкой части (1 метр) |
Арматуры (2 конца) | |||
8Д4.498.469 | 10(100) | 6 | 4 | 8 | 11,5 | 41 | 14 | 16 | 0,297 | 0,012 | 30 |
8Д4.498.469-01 | 28 (280) | 6 | 4 | 8 | 12,5 | 41 | 14 | 17,5 | 0,428 | 0,012 | 72 |
8Д4.498.469-02 | 10(100) | 8 | 6 | 10 | 13,5 | 41 | 14 | 18 | 0,355 | 0,013 | 40 |
8Д4.498.469-03 | 28 (280) | 8 | 6 | 10 | 15 | 41 | 14 | 19 | 0,502 | 0,015 | 96 |
8Д4.498.469-04 | 10(100) | 10 | 8 | 12 | 16 | 41 | 14 | 20 | 0,418 | 0,024 | 50 |
8Д4.498.469-05 | 28 (280) | 10 | 8 | 12 | 17,5 | 41 | 14 | 21,5 | 0,616 | 0,024 | 120 |
8Д4.498.469-06 | 10(100) | 12 | 10 | 14 | 18 | 41 | 14 | 22 | 0,468 | 0,028 | 60 |
8Д4.498.469-07 | 21 (210) | 12 | 10 | 14 | 19,5 | 41 | 14 | 23,5 | 0,72 | 0,028 | 144 |
8Д4.498.469-08 | 10(100) | 14 | 12 | 16 | 21 | 41 | 14 | 26 | 0,642 | 0,042 | 70 |
8Д4.498.469-09 | 21 (210) | 14 | 12 | 16 | 23,5 | 41 | 14 | 27,5 | 1,03 | 0,042 | 168 |
8Д4.498.469-10 | 10(100) | 16 | 14 | 18 | 24,5 | 47,5 | 15 | 28,5 | 0,827 | 0,065 | 80 |
8Д4.498.469-11 | 21 (210) | 16 | 14 | 18 | 26 | 47,5 | 15 | 30,5 | 1.262 | 0,057 | 192 |
8Д4.498.469-12 | 10(100) | 20 | 18 | 22 | 31 | 47,5 | 15 | 35,5 | 1.303 | 0,072 | 100 |
8Д4.498.469-13 | 21 (210) | 20 | 18 | 22 | 33,5 | 42,5 | 15 | 37,5 | 2.022 | 0,074 | 240 |
8Д4.498.469-14 | 10(100) | 25 | 23 | 28 | 36 | 52,5 | 15 | 41 | 1.543 | 0,038 | 125 |
8Д4.498.469-15 | 21 (210) | 25 | 23 | 28 | 38,5 | 52,5 | 15 | 43,5 | 2.342 | 0,092 | 300 |
8Д4.498.469-16 | 10(100) | 32 | 30 | 35 | 43,5 | 53 | 20 | 49 | 2.120 | 0,124 | 160 |
8Д4.498.469-17 | 21 (210) | 32 | 30 | 35 | 49,5 | 53 | 20 | 55 | 4.330 | 0,134 | 384 |
