Описание

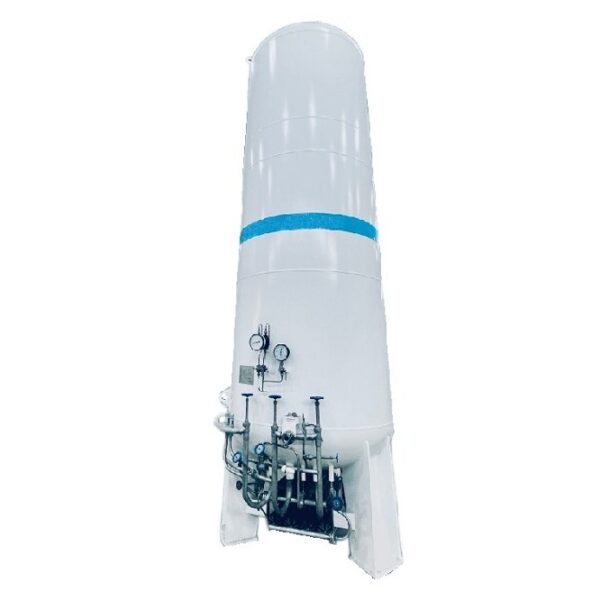

Газификатор холодный криогенный ГХК-25/1,6 – это оборудование, которое предназначено для хранения и газификации жидкого аргона, азота, кислорода или сжиженного метана. Главная задача криогенного оборудования заключается в подаче газа потребителю с поддержанием заданного давления.
Данный газификатор имеет большой объем 25 м3, максимальный в нашей линейке газификаторов. Криогенный газификатор заменяет следующее количество стандартных 40-литровых баллонов:
- 3384 баллонов кислорода;
- 3037 баллонов азота;
- 3367 баллонов аргона.
Максимальное рабочее давление агрегата может составлять: 1,6 МПа, 2,5 МПа, 3,7 МПа. Масса пустого резервуара – 8000 кг. Срок службы оборудования – не менее 20 лет.
Устройство газификатора ГХК

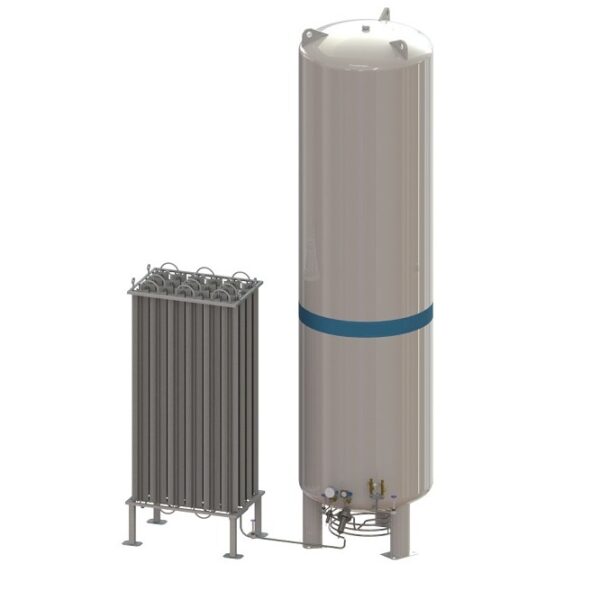

Криогенный газификатор ГХК 25/1,6 – это автономный комплекс, который состоит из криогенного резервуара и испарителя. Длительный срок хранения криопродукта обеспечивается изоляционной системой из нескольких слоев.
Применение газификатора ГХК
ГХК-25/1,6 используют в лечебно-профилактических учреждениях, клиниках, лабораториях, НИИ. Благодаря регуляции давления внутри емкости удается длительно хранить газ. Металлический узел подачи снижает вероятность утечки.

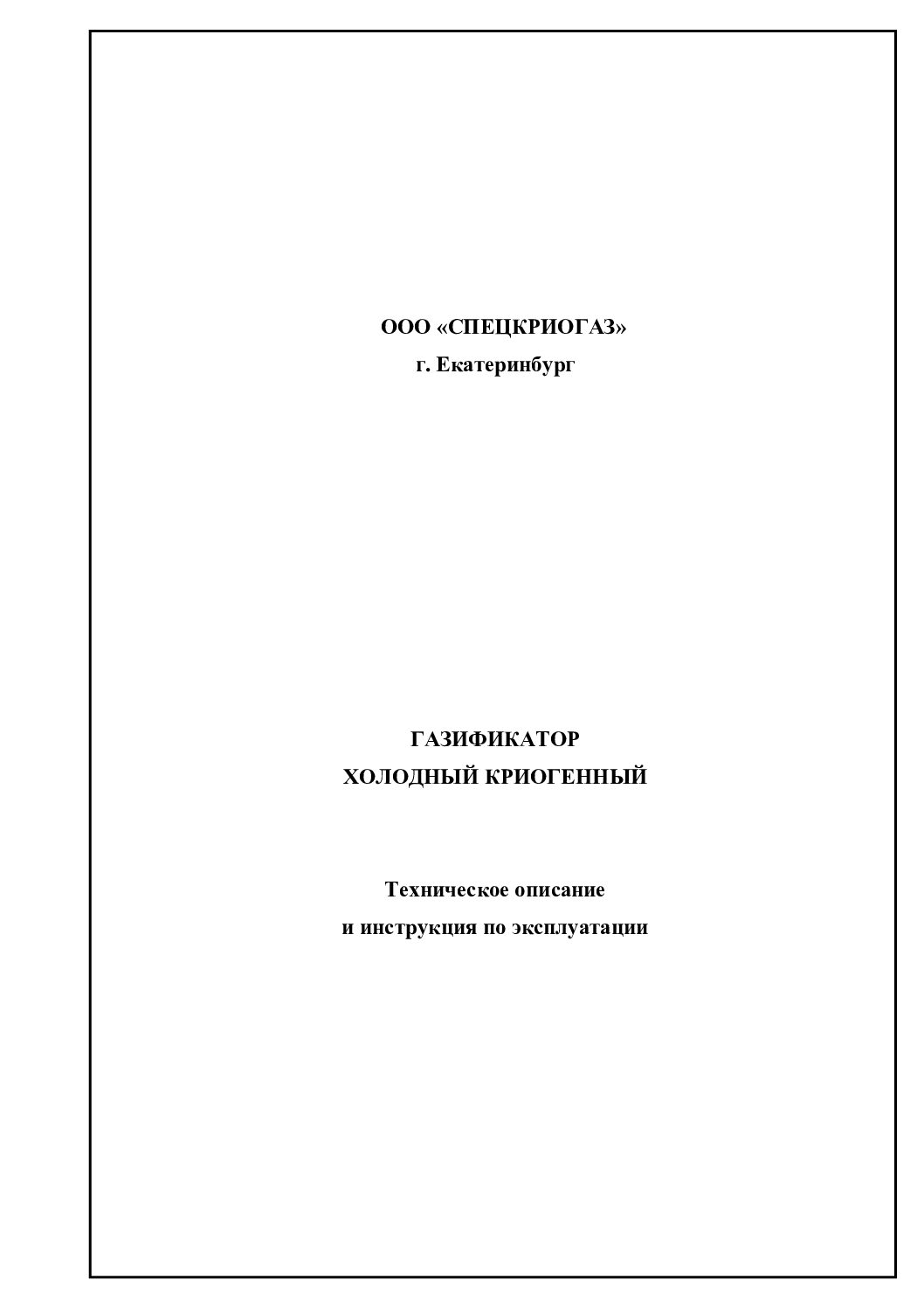

Для безопасной работы с криогенным оборудованием необходимо ознакомиться с инструкцией по эксплуатации.
ГХК-5/1,6 или ГХК-8/1,6 – это менее объемные РК (резервуары криогенные).
Купить криогенный газификатор СпецКриоГаз
Купить криогенный газификатор ГХК-25/1,6 можно, оформив заявку на нашем сайте . Ознакомиться с ассортиментом криогенных газификаторов вы можете в нашем каталоге.
Мы подберем подходящее по техническим характеристикам оборудование и доставим его в любой регион России, Белоруссии и Казахстана. Позвоните нам +7 (343) 226 92 90 для консультации.
Преимущества ГХК
- Высокое качество готового продукта за счет изоляции резервуара;
- Экономия транспортных расходов – за счет небольших габаритов оборудования по сравнению с газовыми баллонами эквивалентного объема;
- Автономность – для обеспечения правильной работы оборудования не требуется контроль оператора;
- Выгода – криопродукт в газификаторе стоит дешевле газа в стандартных газовых баллонов.
Комплектация
Описание:
Газификатор ГХК-25/1,6 – это высокотехнологичное оборудование, предназначенное для хранения и газификации криогенных жидкостей, таких как кислород, азот, аргон и др. Он предназначен для использования в различных сферах, включая медицину, промышленность, науку и исследования.
Основные компоненты:
- Криогенный резервуар:
- Объем и рабочее давление определяются заказчиком.
- Состоит из:
- Внутренний сосуд: изготовлен из высококачественной нержавеющей стали, снабжен системой трубопроводов.
- Наружный сосуд (“кожух”): материал и характеристики подбираются по запросу заказчика.
- Межстенное пространство: заполнено высокоэффективной изоляцией (экранно-вакуумная или перлитно-вакуумная), с системой для поддержания вакуума. Это обеспечивает длительное хранение и минимизирует потери криогенного продукта.
- Криогенная арматура:
- Запорные вентили: регулируют подачу и отвод криогенной жидкости.
- Вакуумный порт: Обеспечивает подключение стенда вакуумирования.
- Предохранительная арматура: (клапаны предохранительные сосуда и трубопроводов, защитное устройство кожуха резервуара) – обеспечивает безопасность эксплуатации.
- Испаритель подъема давления: расположен под газификатором, состоит из профилированных алюминиевых элементов.
- Продукционный испаритель: отдельно стоящий или установленный на корпусе, предназначен для газификации криогенного продукта.
- Системы управления:
- Приборы КИП: манометр, дифманометр – контролируют давление в резервуаре и коммуникациях.
- Регулятор давления с экономайзером: регулирует давление выхода газа.
- Узел “наполнение-выдача” с соединительной арматурой (гайка РОТ) и криогенным фильтром.
- Дополнительная комплектация:
- Узел безопасности испарителя: обратный клапан, манометр с манометровым вентилем, вентиль газосброса, пред клапан – обеспечивает безопасную работу продукционного испарителя.
- Дополнительные штуцеры и запорная арматура: фланец на заправочном штуцере резервуара, резьбовой/фланцевый штуцер выдачи на испаритель, резьбовой/приварной/фланцевый штуцер выдачи газа после испарителя – для удобства подключения.
- Датчик дифференциального давления: устанавливается вместо дифманометра, обеспечивает удобное отображение уровня жидкого продукта (кг) в резервуаре, а также может применяться в системе дистанционного контроля.
- Система АСУ ТП: контроль давления в резервуаре, уровня продукта в резервуаре, давления после испарителя, температуры после испарителя, удаленное управление запорной арматурой – обеспечивает автоматизированное управление процессом.
- Расходомер учета продукта: на узлах заправки и выдачи – для точного учета расхода криогенного продукта.
- Подогреватели газа: для регулировки температуры газа на выходе.
- Переливной насос заправки газификатора: для более удобной заправки.
- Насос высокого давления: для повышения давления в системе.
- Переливные металлорукава из нержавеющей стали с соединительными элементами: для безопасного соединения элементов системы.
- Нанесение фирменных логотипов заказчика: по желанию заказчика.
Преимущества:
- Длительный срок хранения криогенного продукта благодаря высокоэффективной изоляции.
- Минимизация потерь криогенного продукта за счет вакуумной изоляции.
- Безопасная эксплуатация благодаря системе предохранительной арматуры и узлу безопасности испарителя.
- Гибкая комплектация, позволяющая подбирать конфигурацию газификатора в соответствии с потребностями заказчика.
- Автоматизированное управление процессом с помощью системы АСУ ТП.
- Высокая надежность и долговечность.
Модель:
Газификатор холодный криогенный ГХК-25/1,6 – это оптимальное решение для хранения и газификации криогенных жидкостей, обладающее высокой эффективностью, безопасностью и удобством эксплуатации.
Мы предлагаем полный комплекс услуг по проектированию, производству, монтажу и пуско-наладке газификаторов холодных криогенных.
