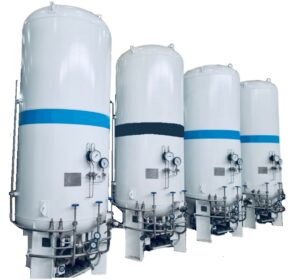

Газификаторы холодные криогенные

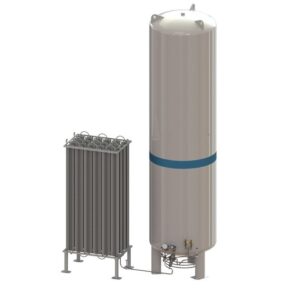

Газификаторы холодные криогенные (ГХК) представляют собой автономный комплекс, состоящий из криогенной емкости, арматурного шкафа и блока испарителей. Безопасность конструкции обеспечивается высококачественной регулирующей и запорно-предохранительной арматурой. Газификатор монтируется на предварительно подготовленный фундамент с надежной системой опор.

ГХК используют для хранения, транспортировки и газификации жидких криопродуктов с последующей их выдачей в сеть потребления под определенным давлением. Максимальное рабочее давление в газификаторах может быть установлено по выбору заказчика и составляет 1.6 МПа, 2.5 МПа или 3.7 МПа.

Процесс газификации происходит без дополнительных затрат энергии, выигрывая в удобстве и экономичности перед газификационными установками, реципиентами и баллонами. Срок службы газификаторов 20 лет.

Преимущества ГХК:

Минимизация потерь криопродукта – специальная система изоляции оборудования значительно снижает потери;
Эргономичность – газификаторы в основном заменяют баллоны высокого давления, что позволяет хранить большие объемы вещества и значительно экономить полезное пространство;
Удобство в обслуживании – такому оборудованию не требуются внешние источники энергии и постоянное присутствие оператора;
Экономичность – стоимость криогенного продукта при использовании ГХК сокращается в три раза, если сравнивать с применением газовых баллонов.
Безопасность – все газификаторы комплектуются запорной предохранительной арматурой, и давление в системе в 10 раз меньше, чем в газовых баллонах.

Сравнительные характеристики ГХК

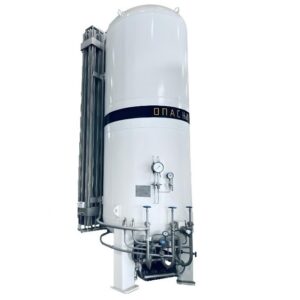

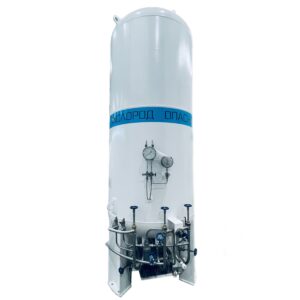

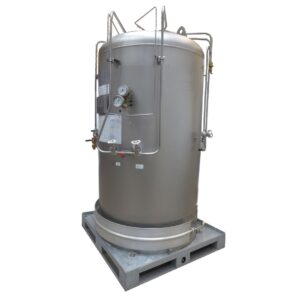

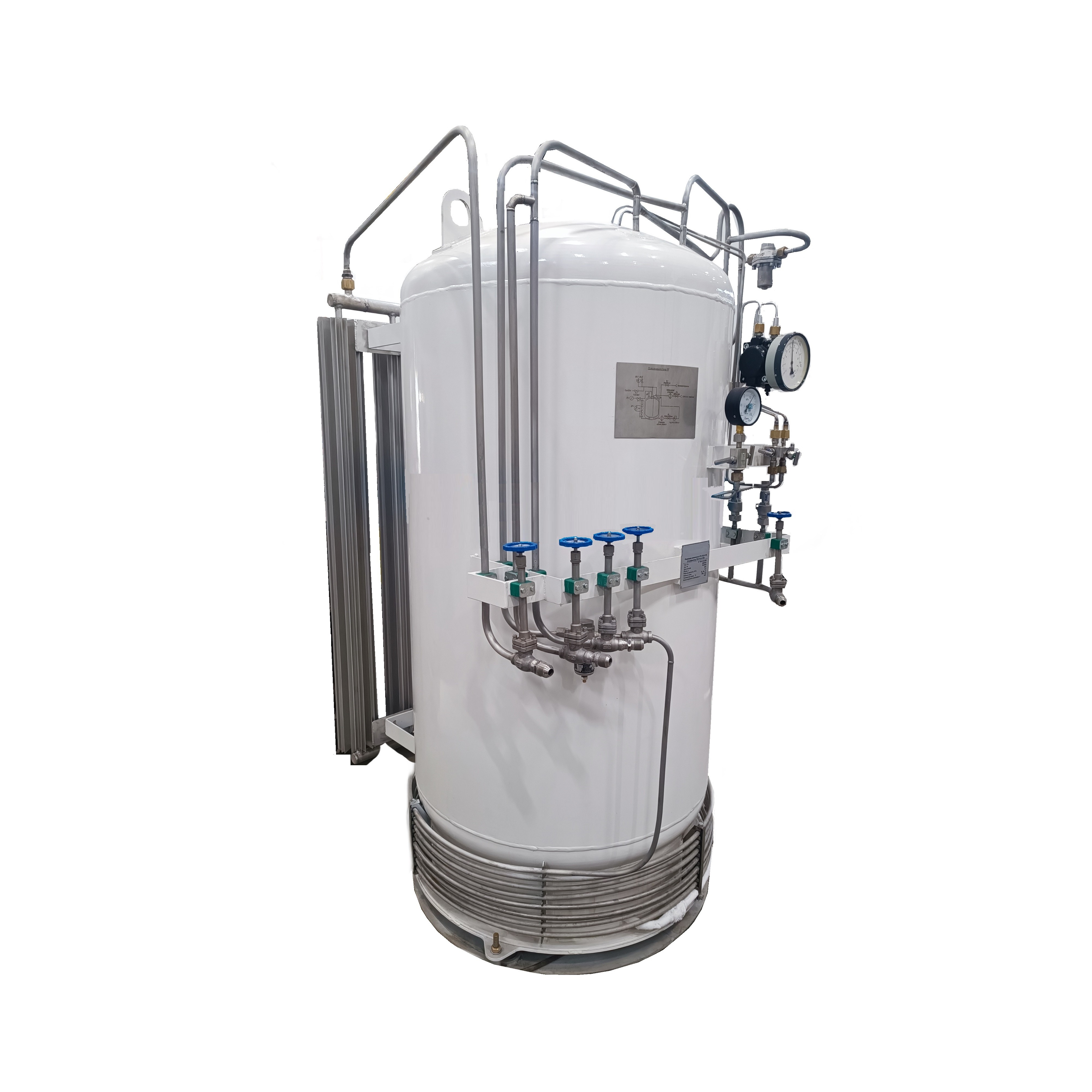

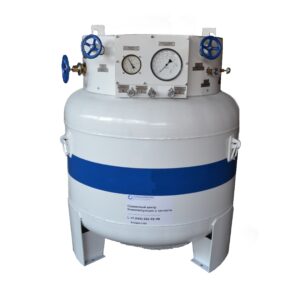

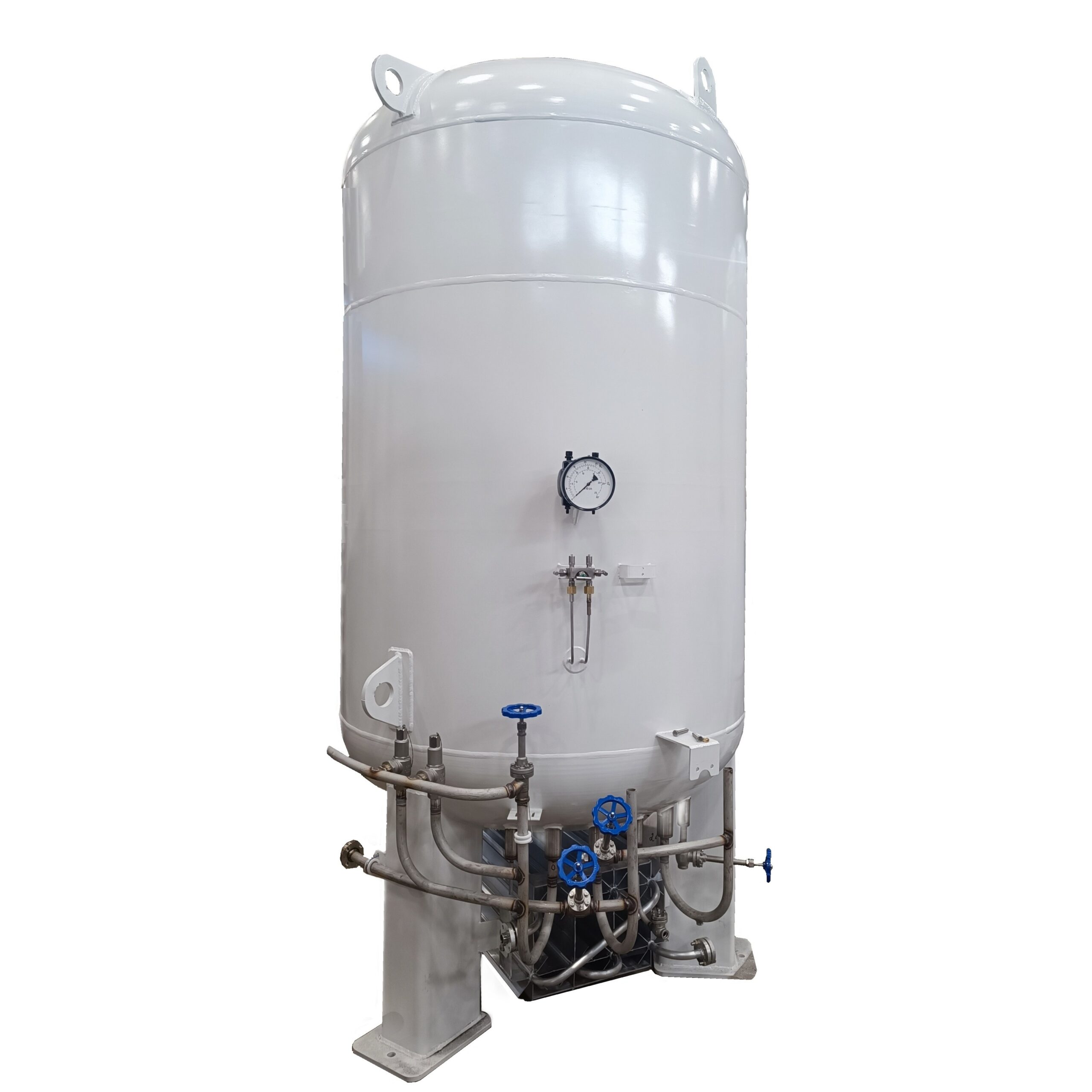

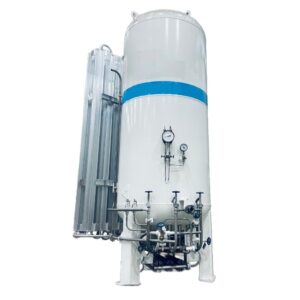

Наименование	ГХК-0,5	ГХК-1,0	ГХК-1,5	ГХК-2	ГХК-3	ГХК-5	ГХК-8	ГХК-25
Вместимость, м3	0,5	1,0	1,5	2,0	3,0	5,0	8,0	25,0
Рабочее давление, МПа	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7	от 1,6 до 3.7
Производительность по газообразному кислороду, нмЗ/ч	до 100	до 100	до 100	до 500	до 500	до 1000	до 1000	до 2000
Масса порожнего резервуара, кг	550	650	1500	1650	2250	3400	4600	8000
Количество заливаемого продукта по кислороду, т	0,5	1,0	1,6	2,1	3,2	5,4	8,7	27
Габаритные размеры резервуара (ДxШxВ), мм	1500 х 1500 х 2000	1215 х 1300 х 2000	1215 х 1300 х 2500	1715 х 1600 х 2500	1600 х 1650 х 4200	2300 x 2300 х 5000	2200 x 2200 х 5500	2350 х 2450 х 8100

Наименование	*Производ-сть, нмЗ/ч**	*Количество криопродукта, т**
ГХК-0,5	до 100	0,5
ГХК-1,0	до 100	1,0
ГХК-1,5	до 100	1,6
ГХК-2	до 500	2,1
ГХК-3	до 500	3,2
ГХК-5	до 1000	5,4
ГХК-8	до 1000	8,7
ГХК-25	до 2000	27
* по кислороду
