Описание

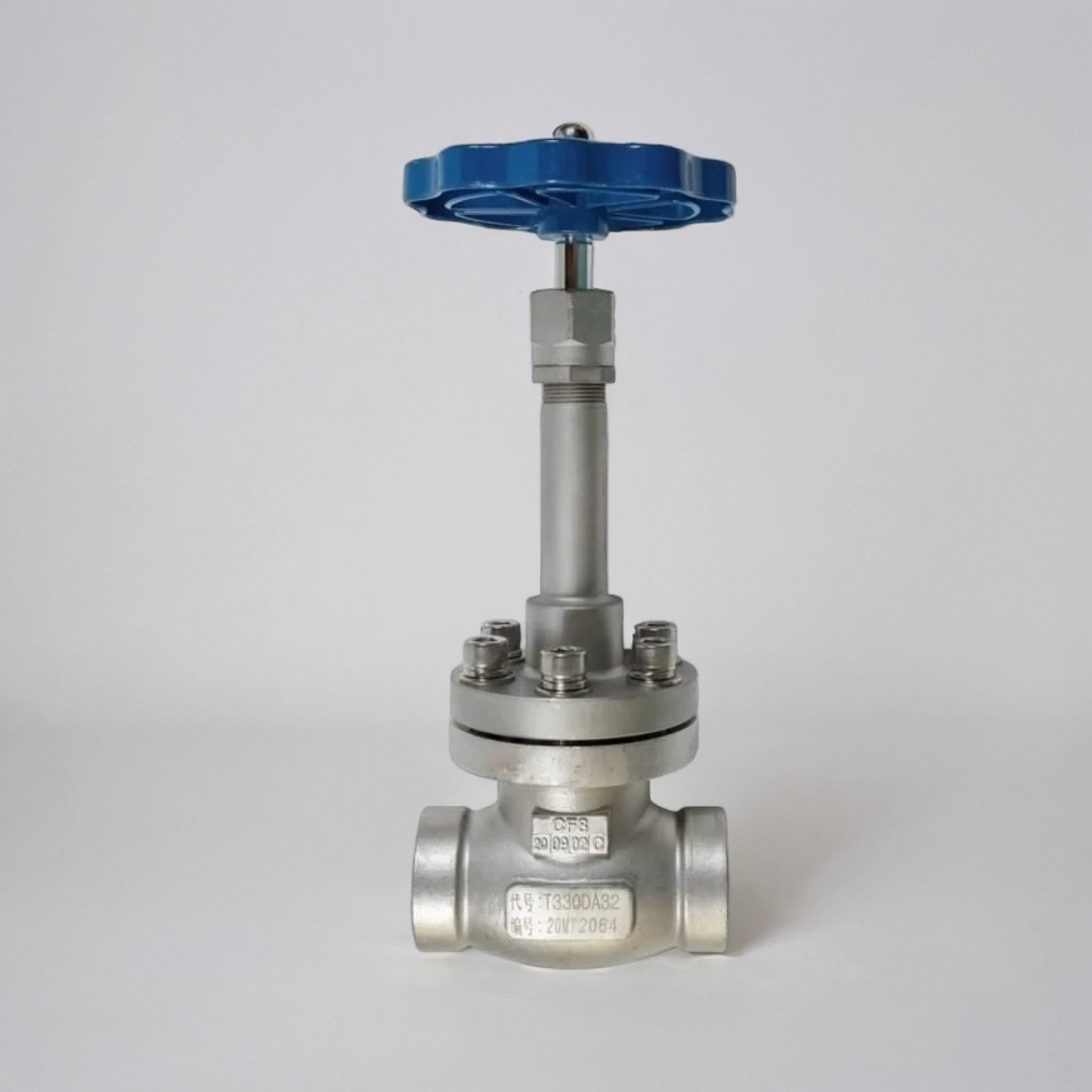

Криогенный вентиль CCK T330DA с коротким штоком представляет собой специализированное устройство, предназначенное для управления потоками сжиженных газов в криогенных установках. Его ключевая функция – точное регулирование подачи среды и предотвращение обратного хода. Благодаря укороченному штоку модель может устанавливаться в местах с минимальным свободным пространством. Альтернативное обозначение изделия – DJ61F-40P.
Сфера применения вентиля T330DA
Данная модель востребована в различных криогенных системах, включая:
Хранилища и транспортные линии для сжиженных газов
Комплексы для работы с жидким азотом (LIN), аргоном (LAR), кислородом (LOX)
Установки для углекислоты и сжиженного природного газа (СПГ)
Криогенные резервуары и трубопроводные магистрали
Технические параметры T330DA
Температурный диапазон: от -196°C до +80°C (оптимален для криогенных сред)
Рабочее давление: до 4 МПа (40 кгс/см2)
Условный проход (Dn): 10-100 мм (обычно в криотехнике применяются размеры до 65 мм)
Тип соединения: фланцевый монтаж
Варианты уплотнения: Полимерные материалы, контакт Металл-металл.
Степень герметичности: соответствует ГОСТ Р 9544-2015 (класс А)
Соединение: под сварку встык/внахлест
Используемые материалы
Основной корпус: сталь 10Х18Н9Л
Крышка, шток, затвор: сталь 08Х18Н10
Уплотнительные элементы: фторопласт (PTFE)
Сертификация: соответствует стандарту API 6D (всемирно признанная спецификация, стандарт для запорно-регулирующей арматуры).
Эксплуатационные преимущества
+ Повышенная надежность в экстремальных условиях;
+ Длительный срок службы без потери рабочих характеристик;
+ Оптимизированное управление потоками криогенных жидкостей;
+ Соответствие строгим требованиям промышленной безопасности.
Модель T330DA демонстрирует исключительную эффективность в сложных криогенных системах, обеспечивая точный контроль и безопасность технологических процессов.
Модификации вентиля CCK T330DA

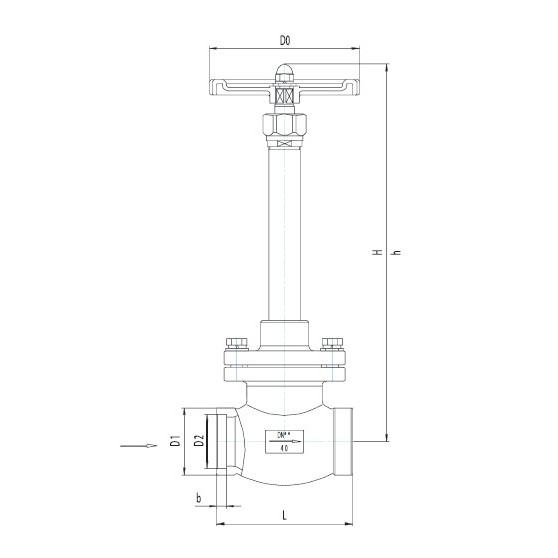

Артикул | Dn, мм | Размеры, мм | Вес, кг | ||||||
H | h | L | D0 | D1 | D2 | b | |||
| T330DA10 | 10 | 214 | 206 | 70 | 80 | 14.5 | 25 | 8 | 1.3 |
| T330DA15 | 15 | 214 | 206 | 70 | 80 | 18.5 | 30 | 8 | 1.4 |
| T330DA20 | 20 | 255 | 243 | 90 | 100 | 25.5 | 38 | 8 | 2 |
| T330DA25 | 25 | 255 | 243 | 90 | 100 | 32.5 | 45 | 8 | 2.2 |
| T330DA32 | 32 | 286 | 270 | 110 | 120 | 38.5 | 52 | 8 | 3.2 |
| T330DA40 | 40 | 286 | 270 | 110 | 120 | 45.5 | 60 | 8 | 4.5 |
| T330DA50 | 50 | 337 | 312 | 140 | 160 | 57.5 | 72 | 10 | 7.2 |
| T330DA65 | 65 | 339 | 316 | 170 | 200 | 76.5 | 90 | 15 | 10.2 |
| T330DA80 | 80 | 436 | 401 | 200 | 240 | 89.5 | 102 | 15 | 14 |
| T330DA100 | 100 | 442 | 404 | 220 | 300 | 110 | 130 | 15 | 23 |
