Описание

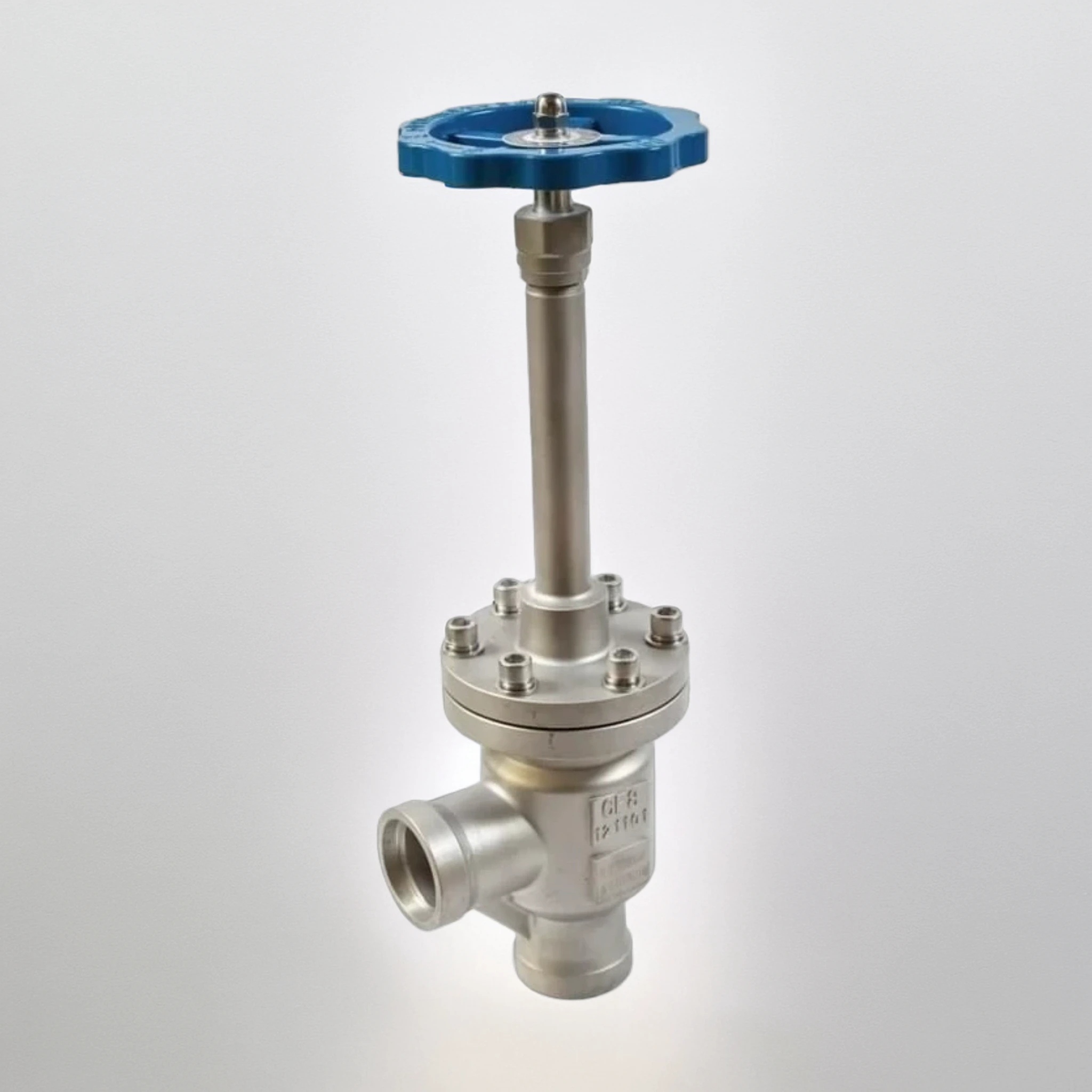

Вентиль угловой CCK T328DL представляет собой важный элемент запорной арматуры, предназначенный для работы в криогенных системах. Его основная функция – перекрытие и регулирование потока жидких и газообразных сред при сверхнизких температурах. Благодаря надежной конструкции и специализированным материалам, этот вентиль обеспечивает длительную и безопасную эксплуатацию в условиях низких температур.
Применение T328DL в криогенном оборудовании
Вентиль CCK T328DL широко используется в различных видах криогенной техники. Его можно встретить в системах хранения и транспортировки сжиженных газов, таких как азот, кислород, аргон. Он устанавливается в криогенных резервуарах, испарительных установках, а также в системах подачи хладагентов в медицинском, промышленном и научном оборудовании. Особенно востребован этот вентиль в установках для разделения воздуха (ВРУ), где требуется высокая герметичность и устойчивость к перепадам температур.
Рабочие среды для T328DL
Данный вентиль рассчитан на работу со сжиженными газами при температурах до -196°C. Он совместим с жидким азотом, кислородом, а также с другими криогенными жидкостями и газами, используемыми в химической, металлургической и энергетической отраслях. Конструкция вентиля исключает образование конденсата и обмерзание, что особенно важно при работе в условиях глубокого холода.
Основные характеристики CCK T328DL
Вентиль CCK T328DL отличается высокой прочностью и коррозионной стойкостью, поскольку корпус, крышка и шток изготавливаются из нержавеющей стали. Уплотнения: фторопласт PTFE или PCTFE. Тип соединения – сварка. Рабочее давление PN 40 кгс/см2 (4 МПа), а диапазон температур варьируется от -196°C до +80°C. Диаметр DN варьируется от 10 до 40 мм. Угловая конструкция обеспечивает удобный монтаж в трубопроводах с изменением направления потока, а компактные габариты делают его удобным для установки в ограниченном пространстве.
Модификации вентиля T328DL

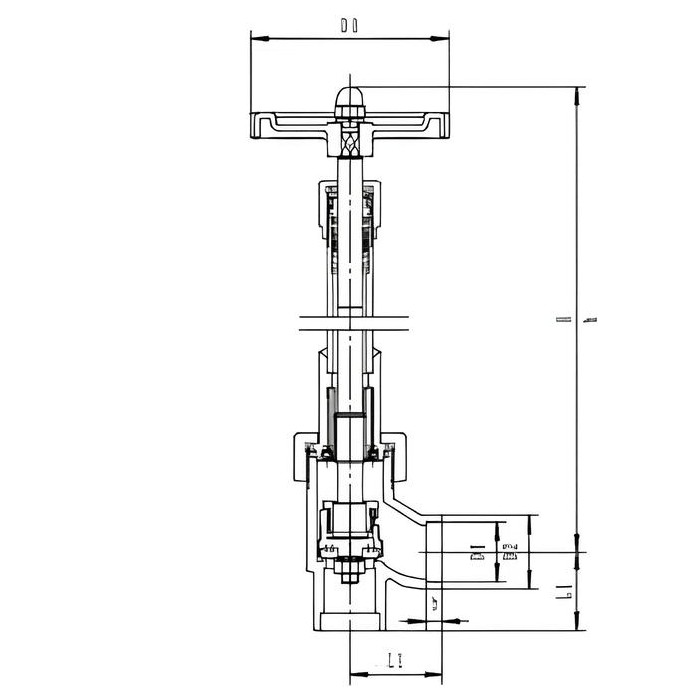

Артикул | Dn, мм | Размеры, мм | Вес, кг | ||||||
H | h | L | D0 | D1 | D2 | b | |||
| T328DL10 | 10 | 275 | 268 | 36 | 75 | 14,5 | 22 | 8 | 0.9 |
| T328DL15 | 15 | 275 | 268 | 36 | 75 | 18,5 | 25 | 8 | 1 |
| T328DL20 | 20 | 315 | 299 | 48 | 100 | 25,5 | 32 | 8 | 1.2 |
| T328DL25 | 25 | 315 | 299 | 48 | 100 | 32,5 | 42 | 8 | 1.3 |
| T328DL32 | 32 | 350 | 333 | 60 | 120 | 38,5 | 50 | 10 | 1.7 |
| T328DL40 | 40 | 350 | 333 | 60 | 120 | 45,5 | 56 | 10 | 1.9 |
Благодаря своей надежности и универсальности, вентиль CCK T328DL остается востребованным решением для криогенных систем, где требуется точное управление потоком и долговечность эксплуатации.
