Описание

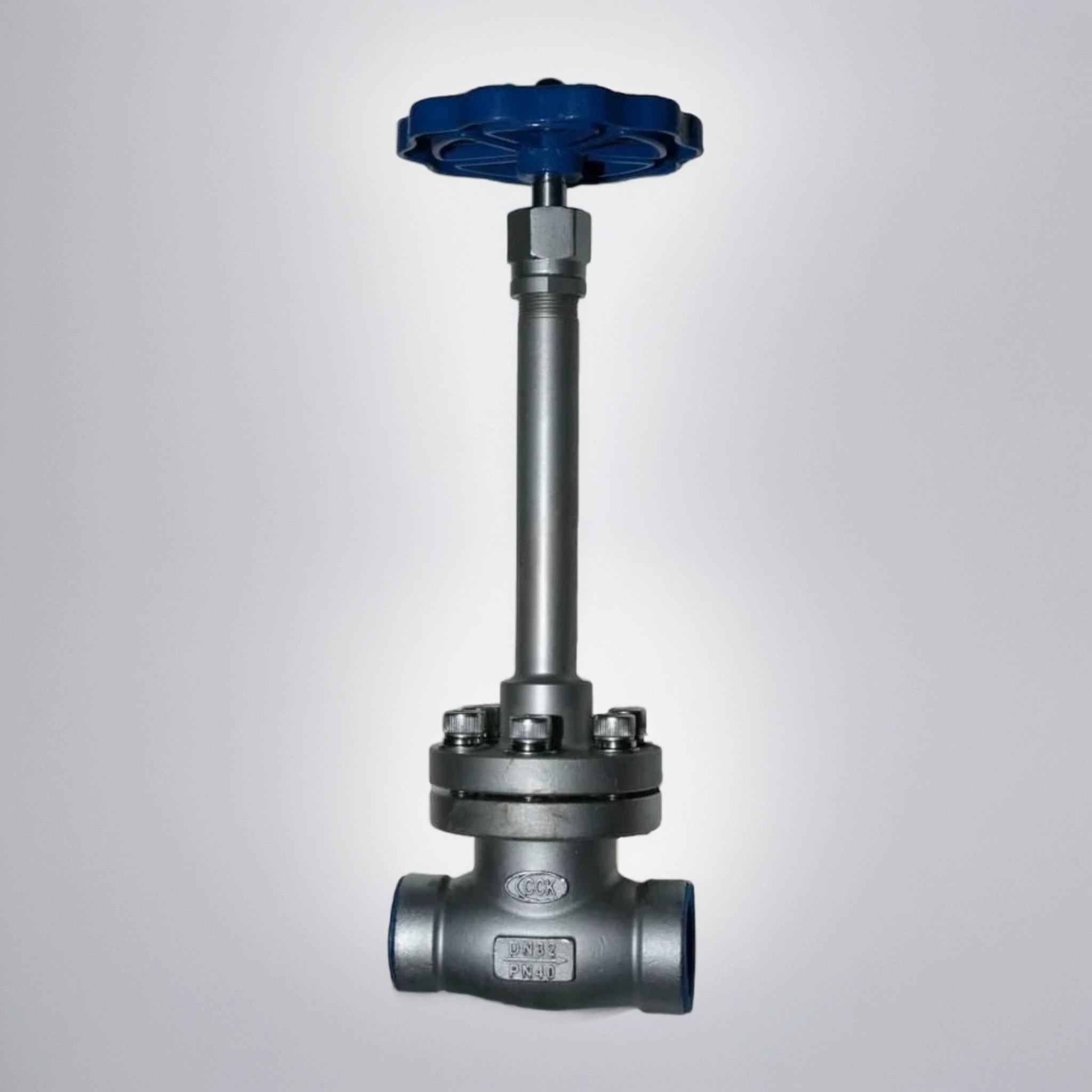

Вентиль CCK серии T325DA…D с удлиненным штоком представляет собой специализированное устройство, применяемое в криогенной технике для контроля и управления потоками сжиженных газов. Его ключевая функция заключается в точном регулировании подачи среды, а также в блокировке обратного хода. Удлиненная конструкция штока обеспечивает удобство монтажа и эксплуатации в стесненных условиях. Данный вентиль криогенный проходной с удлиненным штоком имеет альтернативное обозначение — DJ61F-40P.
Область применения охватывает различные криогенные системы, включая установки для хранения и перевозки сжиженных газов, таких как жидкий азот (LN2), аргон (LAR), кислород (LO2), этилен (C2H4) и сжиженный природный газ (LNG, СПГ). Вентиль активно используется в составе криогенных резервуаров, магистральных трубопроводов и других критически важных узлов криогенной инфраструктуры.
Технические особенности вентиля CCK T325DAxxD включают высокую устойчивость к экстремально низким температурам. Рабочий диапазон составляет от -196°C до +80°C, что позволяет эффективно работать с криогенными жидкостями. Устройство рассчитано на номинальное давление до 4 МПа (40 кгс/см2). Размерный ряд номинальных диаметров варьируется от 10 до 100 мм, однако в криогенных системах чаще применяются модели диаметром до 65 мм.
Конструктивные особенности включают фланцевое крепление корпуса к крышке, а также различные варианты уплотнения — полимерные или металлические. Уровень герметичности соответствует требованиям ГОСТ Р 9544-2015 (Класс А). Концевые соединения выполнены под сварку встык. Корпус изготавливается из стали 10Х18Н9Л, а крышка, шток и золотник — из стали 08Х18Н10. Уплотнительные элементы седла и корпуса производятся из фторопластов PTFE и CPTFE. Вентиль сертифицирован в соответствии со стандартом API 6D.
Преимущества вентиля T325DA…D заключаются в его надежности и долговечности даже в условиях интенсивной эксплуатации. Благодаря продуманной конструкции и высококачественным материалам, он обеспечивает точное и безопасное управление потоками сжиженных газов, что крайне важно для стабильной работы криогенных комплексов.

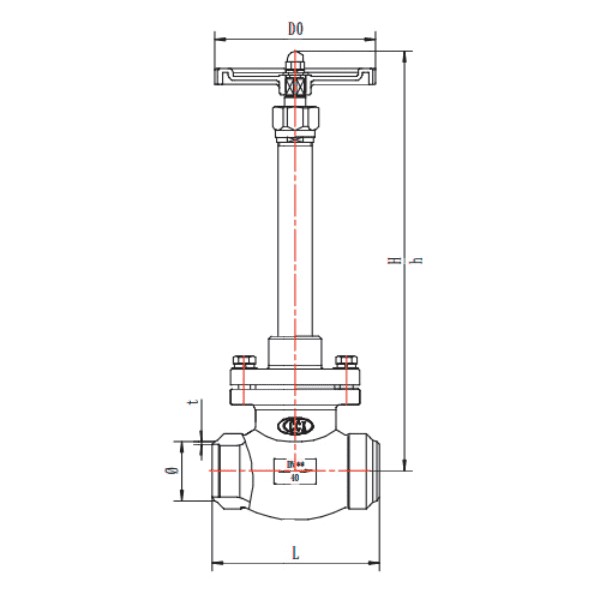

Модификации вентиля CCK T325DAxxD
Артикул | Dn, мм | Размеры, мм | Вес, кг | |||
H | h | L | D0 | |||
| T325DA10D | 10 | 283 | 275 | 85 | 80 | 1.8 |
| T325DA15D | 15 | 283 | 275 | 85 | 80 | 1.9 |
| T325DA20D | 20 | 315 | 303 | 105 | 100 | 2.5 |
| T325DA25D | 25 | 315 | 303 | 105 | 100 | 2.7 |
| T325DA32D | 32 | 351 | 335 | 125 | 120 | 4.2 |
| T325DA40D | 40 | 351 | 335 | 125 | 120 | 4.5 |
| T325DA50D | 50 | 422 | 397 | 160 | 160 | 8.2 |
| T325DA65D | 65 | 425 | 402 | 170 | 200 | 12.2 |
| T325DA80D | 80 | 539 | 504 | 200 | 240 | 16 |
| T325DA100D | 100 | 544 | 506 | 220 | 300 | 25 |
