Цистерны криогенные

Криогенные цистерны используются для хранения и перевозки жидких криопродуктов. Внешняя часть такой емкости изготовляется из углеродистой стали, а внутренняя емкость – из нержавеющей, в пространстве между этими резервуарами создается вакуум, он заполняется изоляционным материалом. Таким образом поддерживается оптимальная для криопродуктов температура.

Применяются криогенные цистерны во многих отраслях: нефте- и газодобыче, строительстве, медицине, машиностроении.

Основными задачами криогенных емкостей являются сохранение температурного режима и поддержание нужного давления для находящихся в них продуктах с минимальными потерями их качественных характеристик. Резервуары имеют надежную защиту от механических повреждений, достойную теплоизоляцию, особо прочные опоры и крепления.

Компания СпецКриоГаз предлагает большой выбор криогенных емкостей различного объема под широкий спектр производственных задач. Все представленное оборудование изготовлено из высококлассных материалов согласно международным стандартам качества и поставляется с полным комплектом документации. Основные плюсы работы с нами:

• Возможность производства криогенных емкостей по индивидуальному техническому заданию;
• Подробные инструкции и советы от специалистов;
• Оперативная доставка по всей России и странам СНГ;
• Полный комплекс работ по монтажу, запуску и наладке оборудования;
• Доступное сервисное обслуживание любой сложности;
• Диагностика криогенных емкостей и выдача заключений об их состоянии.

Стандартное рабочее давление для цистерн равно 0,25 МПа. По требованию заказчика рабочее давление может быть задано от 0,2 до 4 МПа.

Новые и восстановленные цистерны

Новые цистерны производятся с использованием современных технологий и материалов, что обеспечивает высокую надежность, долговечность и эффективность. Они проходят строгие испытания и сертификацию, что гарантирует безопасность при транспортировке криогенных жидкостей.

Восстановленные цистерны, это цистерны бывшие в эксплуатации, отремонтированные и обновленные. Они более доступны по цене, их качество и безопасность зависят от степени восстановления. Такие цистерны имеют ограничения по сроку эксплуатации и могут не соответствовать некоторым стандартам.

Минусы восстановленных цистерн включают потенциальные проблемы с герметичностью, износ компонентов и отсутствие полной истории эксплуатации. Эти эксплуатационные риски делают их менее привлекательными.

Комплектация

Цистерны ЦТК представляют собой двустенный резервуар горизонтального исполнения, стандартно состоящий из следующих элементов:

1. Внутренний сосуд с «волногасителями» и системой трубопроводов, выполненные из высококачественной долговечной нержавеющей стали.
2. Наружный сосуд – «кожух». Может быть выполнен из разных марок стали, требуемых характеристик.
3. Межстенное пространство с высокоэффективной перлитно-вакуумной и экранно-вакуумной изоляцией и системой регенерации вакуума.
4. Запорная криогенная арматура (запорные вентили).
5. Вакуумный порт.
6. Предохранительная арматура (клапан предохранительный, мембрана внутреннего сосуда, мембрана кожуха, мембрана переливного металлорукава).
7. Атмосферные испарители подъема давления.
8. Приборы КиП (манометр, дифманометр).
9. Устройство для строповки.
10. Штуцер «наполнение-выдача» с соединительной арматурой (гайка РОТ).

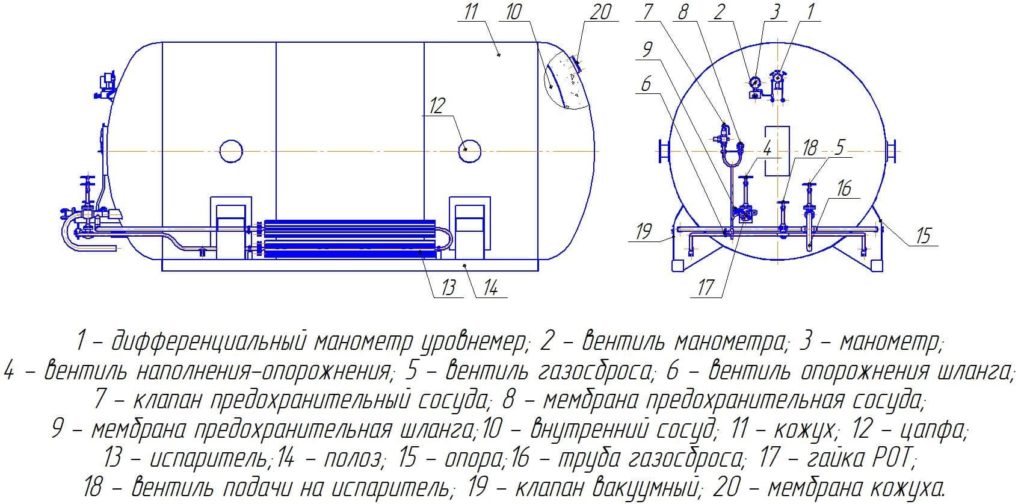

Принципиальная схема устройства цистерны ЦТК

Для решения задач клиента, помимо ЦТК в стандартном исполнении, мы производим цистерны по индивидуальному техническому заданию: с другими объемами, давлением, трубопроводной обвязкой, оснащенные средствами автоматизации и дополнительными приборами КиП с возможностью удаленной передачи. Также в настоящее время осуществляется переход на новый тип экранной изоляции, что позволит еще больше снизить потери продукта и сократить срок изготовления.

Дополнительная комплектация:

1. Криогенный фильтр на штуцер «наполнение-выдача» (смонтированный или съемный).
2. Дополнительные штуцера и запорная арматура для слива или наполнения продукта (Ду от 10 до 70), для наполнения сосуда Дьюара, подключения насосов и других дополнительных устройств в зависимости от требований клиента.
3. Датчик дифференциального давления. Устанавливается вместо дифманометра. Обеспечивает удобное отображение текущего уровня жидкого продукта (кг) в цистерне ЦТК, а также может применяться в системе дистанционного контроля.
4. Переливные металлорукава из нержавеющей стали с соединительными элементами.
5. Нанесение фирменных логотипов предприятия заказчика.

Таблицы сравнительных характеристик криогенных цистерн

Новые ЦТК от 1 м³ до 8 м³

* у всех сосудов наполнение на 90% от номинального объёма.

Новые ЦТК от 10 м³ до 25 м³

* у всех сосудов наполнение на 90% от номинального объёма.

* у всех сосудов наполнение на 90% от номинального объёма.

Характеристики ТРЖК от 1,8 м³ до 7,3 м³
